A3施工激光藍圖+ A4高清效果圖照片，不提供電子版

圖紙介紹：

三層小占地面積的自建別墅設計圖，內部布局合理完善，是一款經濟實用的設計方案。

設計功能：

一層：堂前、客廳、廚房、儲藏室。

二層：臥室2、衛生間、臥室（帶陽臺）。
三層：臥室（帶陽臺）、臥室2、衛生間。

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：11.910米，建筑面積：223.77平方米。
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.5米，二層層高3.0米，三層層高3.1米。

一層平面圖：

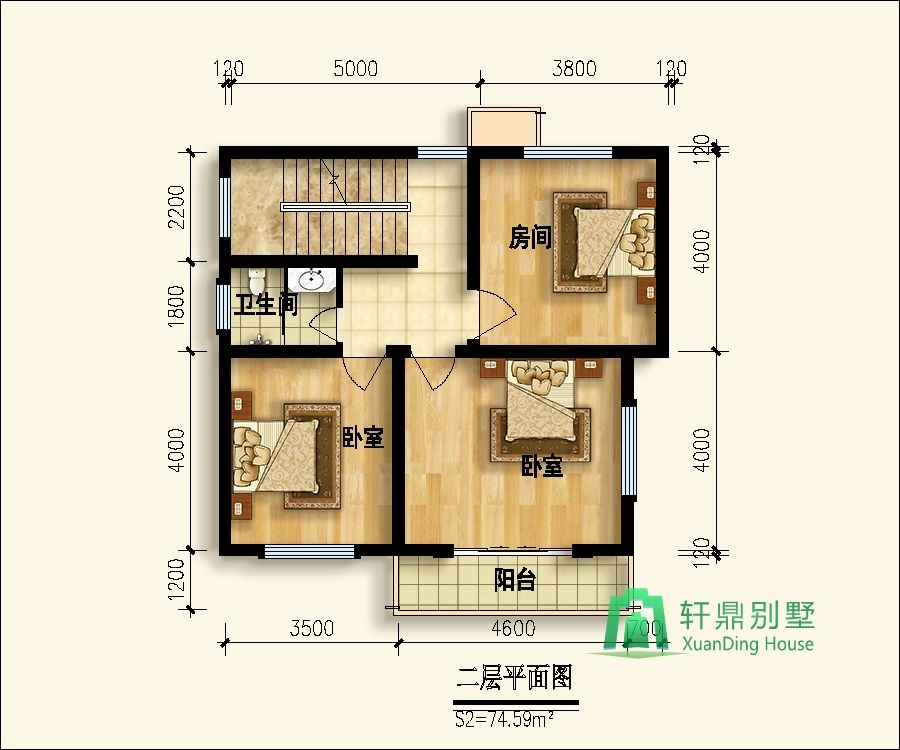

二層平面圖：

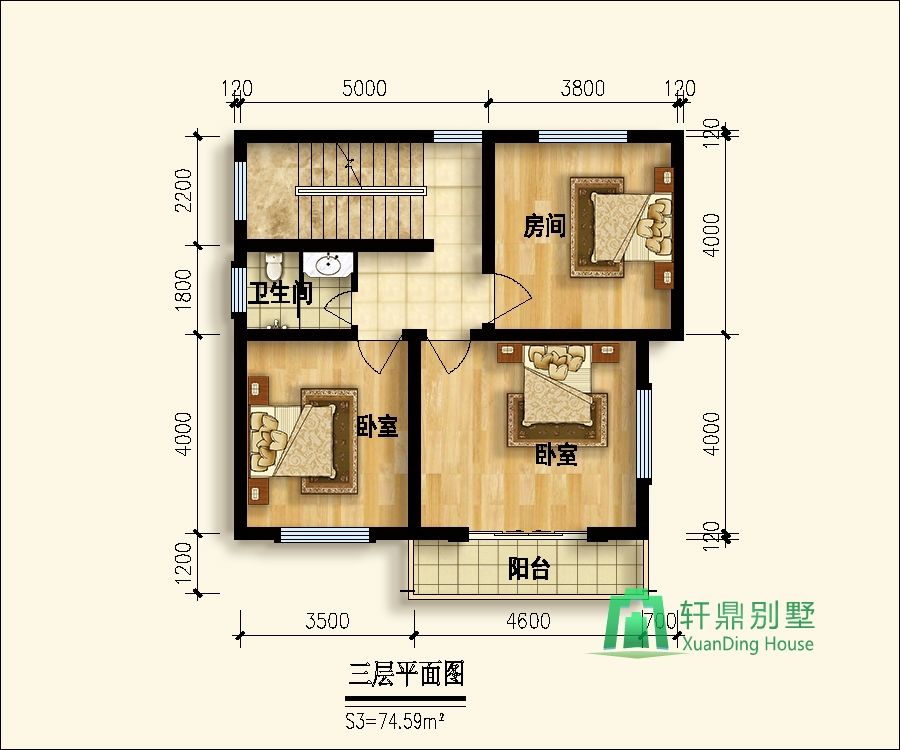

三層平面圖：

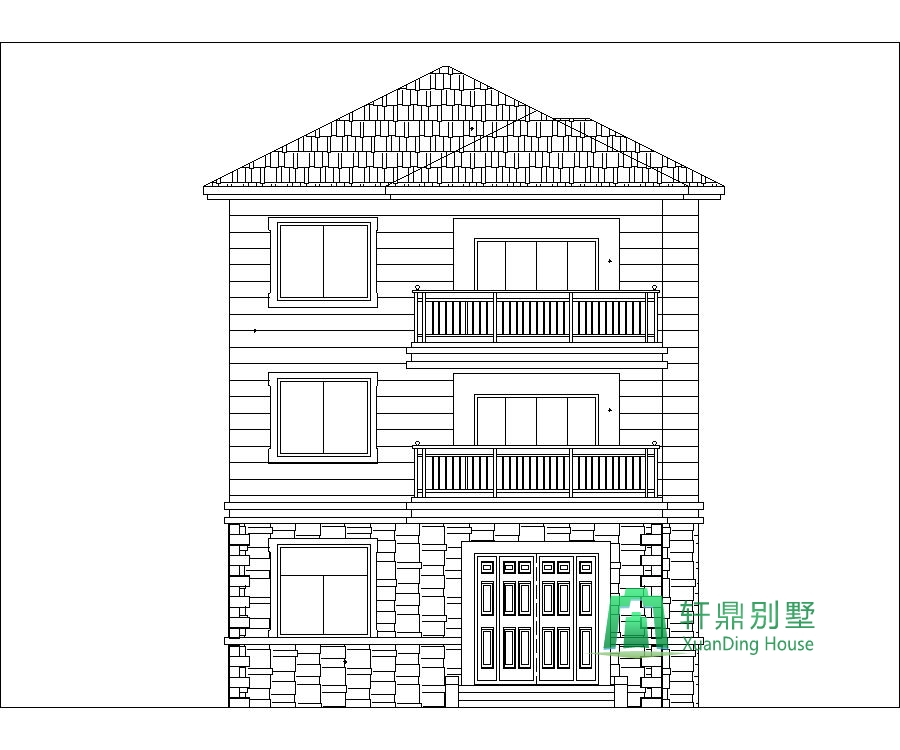

正立面圖：

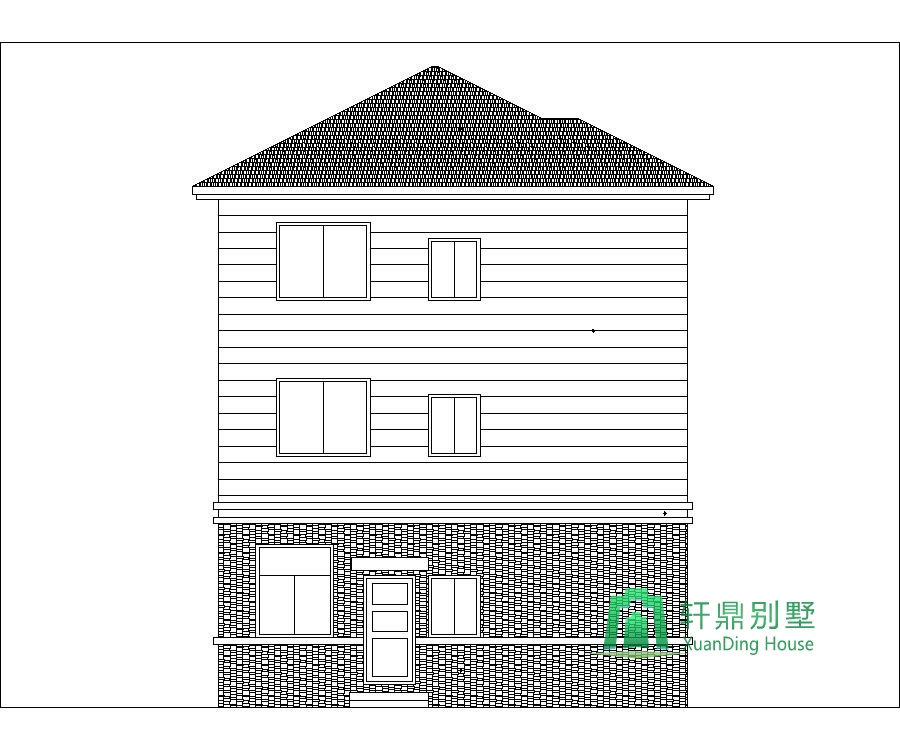

背立面圖：

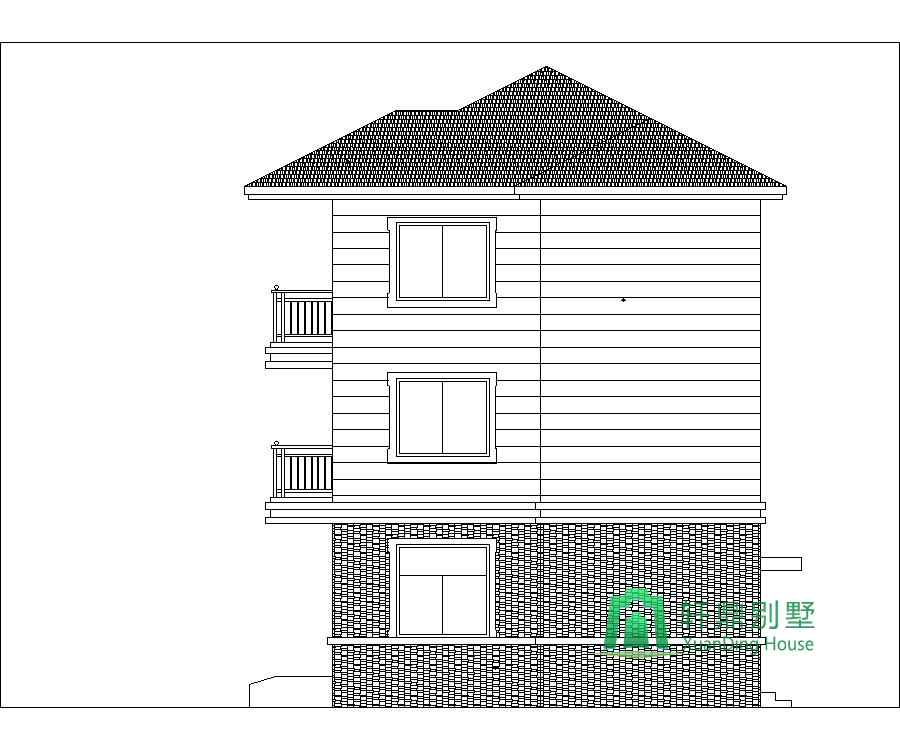

左立面圖：

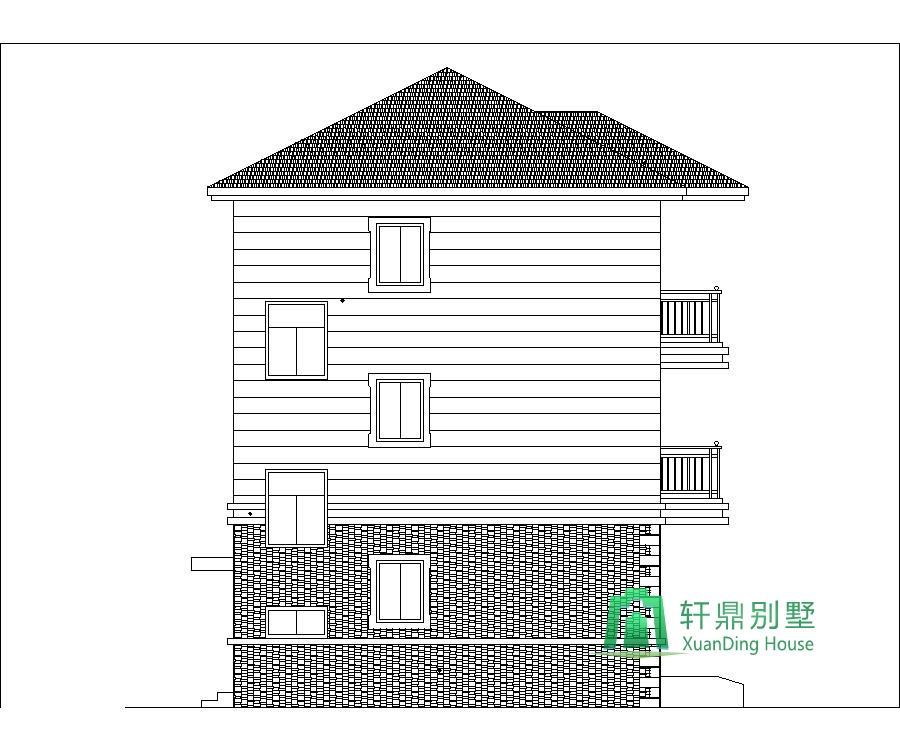

右立面圖：
