A3施工激光藍圖+ A4高清效果圖照片，不提供電子版

圖紙介紹：

占地100平方米的三層自建別墅設計圖，造價30萬左右布局合理緊湊，帶有大面積露臺，非常符合現代農村建房需求。
設計功能：

一層：客廳、廚房、餐廳、洗衣房、臥室、衛生間。

二層：客廳、陽臺、臥室2、衛生間、衣帽間、臥室（帶衛生間）。
三層：臥室2、衛生間、衣帽間、露臺、臥室（帶衛生間）。

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：11.267米，建筑面積：253平方米。
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.3米，二層層高3.1米，三層層高3.1米。

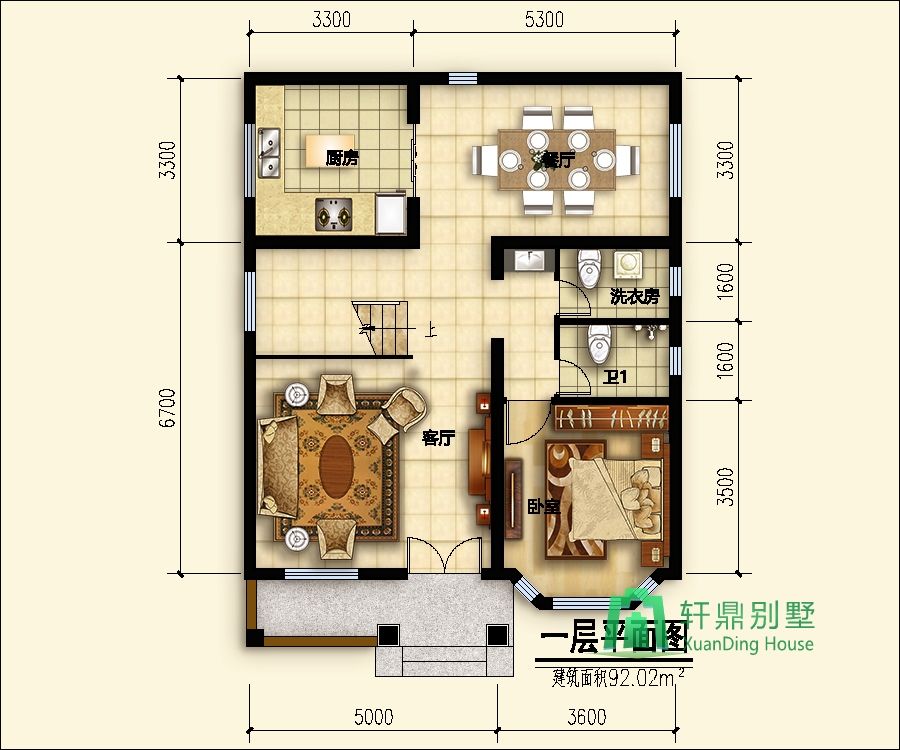

一層平面圖：

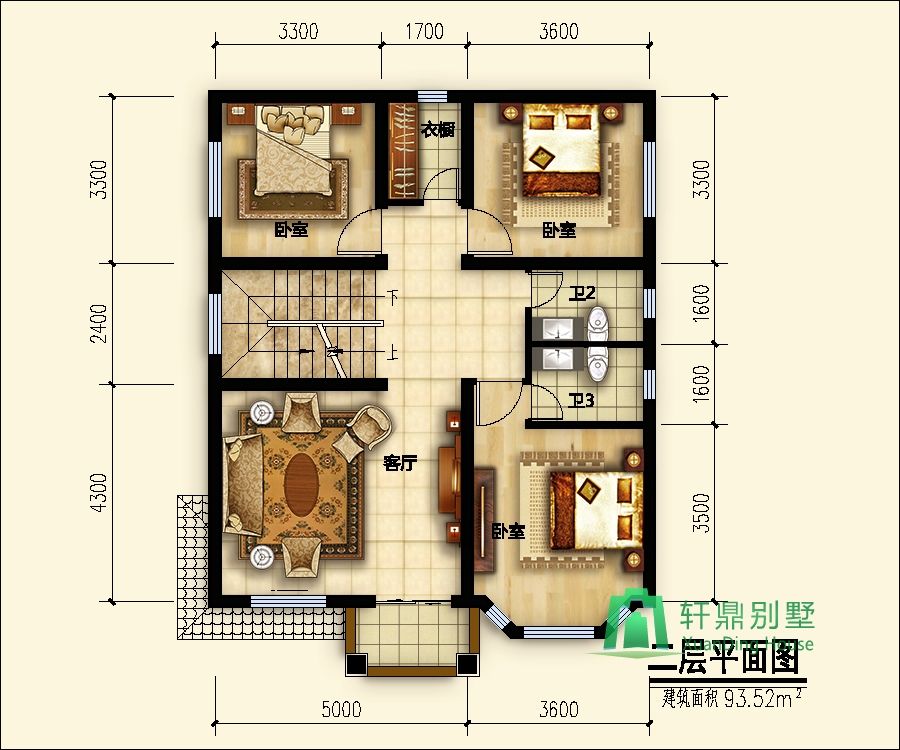

二層平面圖：

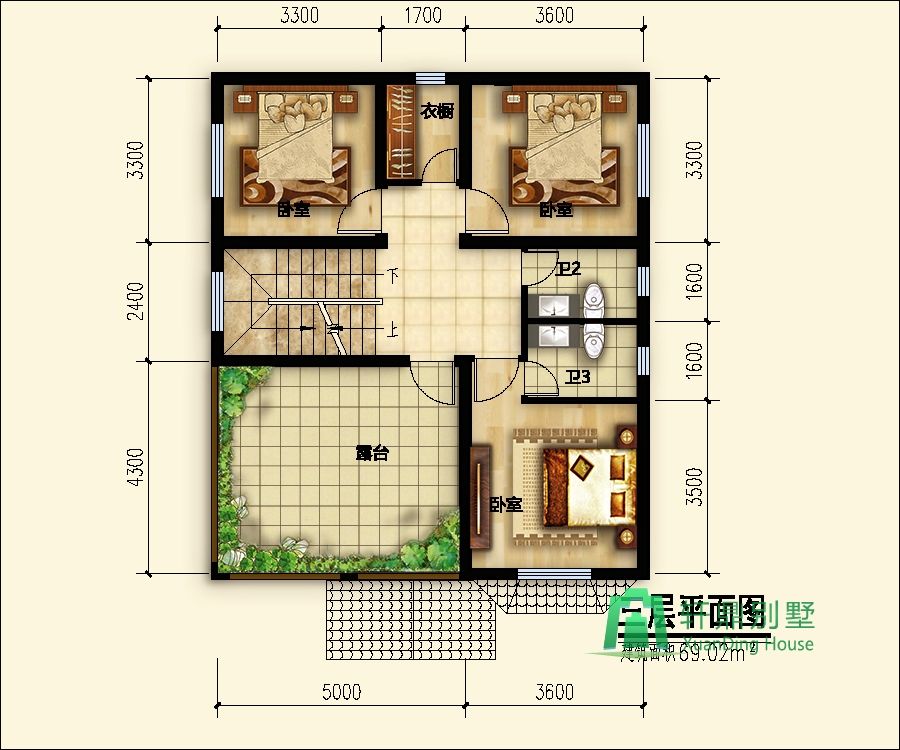

三層平面圖：

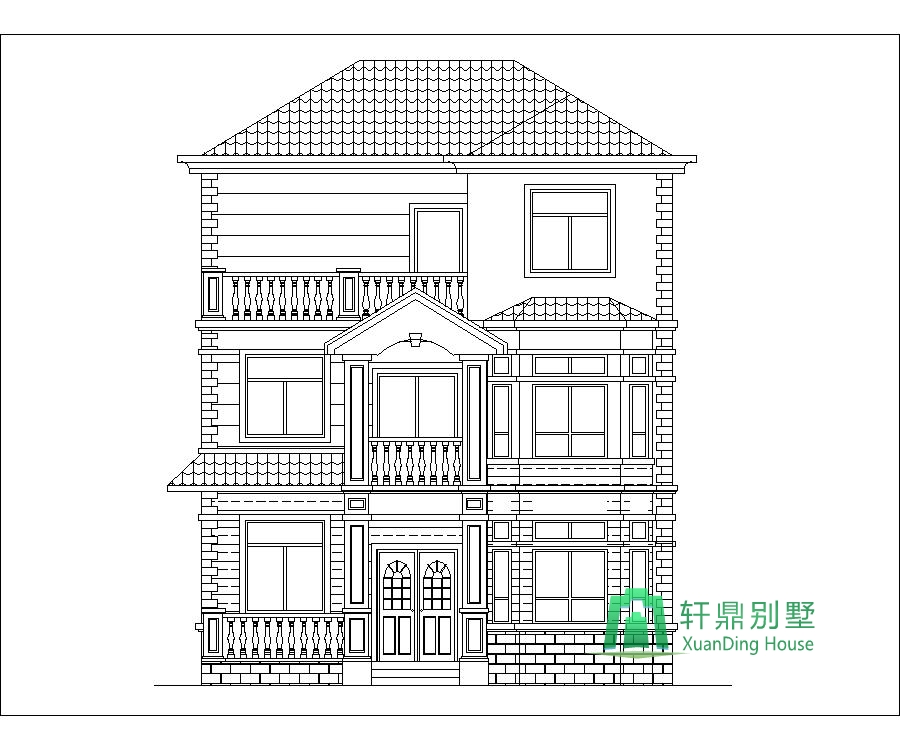

正立面圖：

背立面圖：

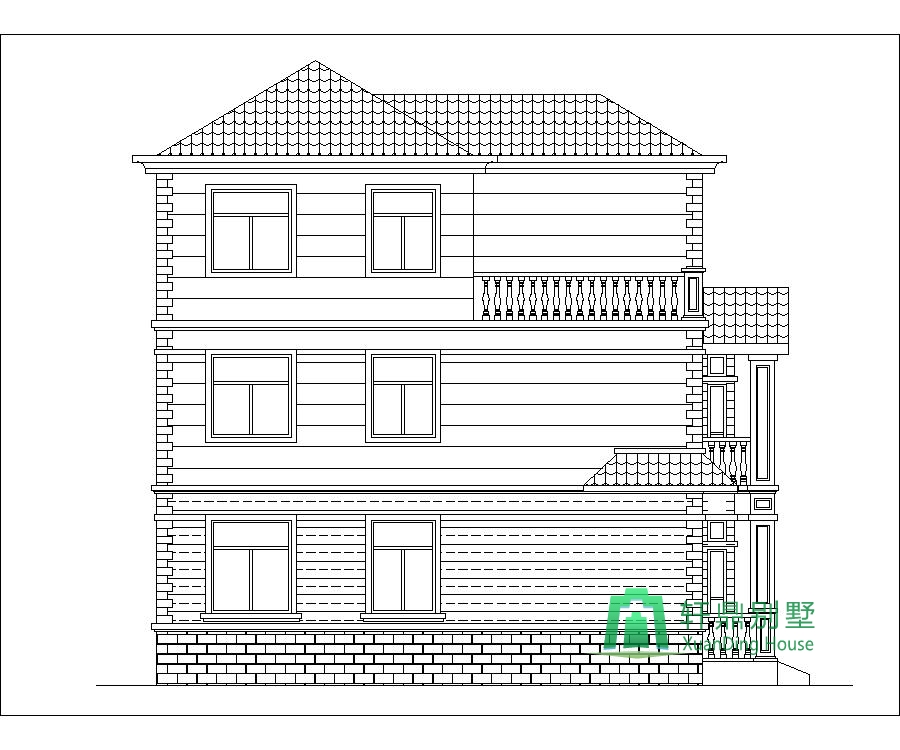

左立面圖：

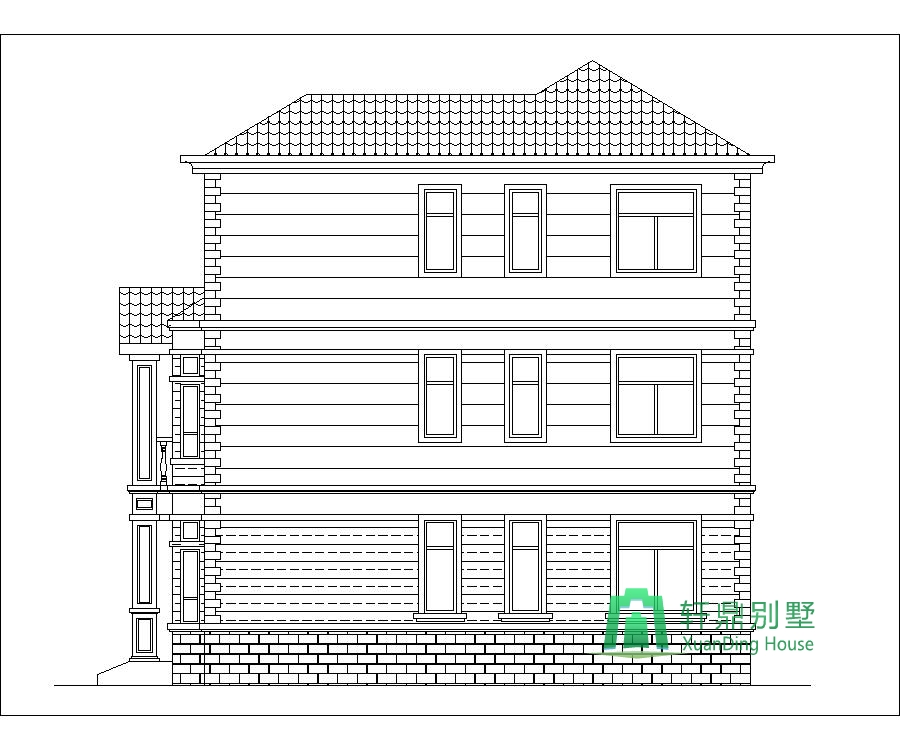

右立面圖：
