A3施工激光藍圖+ A4高清效果圖照片，不提供電子版

圖紙介紹：

經典三層自建房屋設計圖，帶有室內車庫，內部布局合理完善，居住十分舒適，多拱形窗設計，增加室內采光及建筑主體美感，適合一家人居住。

設計功能：

一層：門廳、客廳、廚房、餐廳、臥室、衛生間、車庫。
二層：臥室（帶陽臺）、衛生間、臥室（帶前室、陽臺、書房、衛生間）。
三層：臥室2（帶衛生間）、陽光房、露臺。

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：12.110米，建筑面積：308.23平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.6米，二層層高3.3米，三層層高3.3米。

側面效果圖：

背面效果圖：

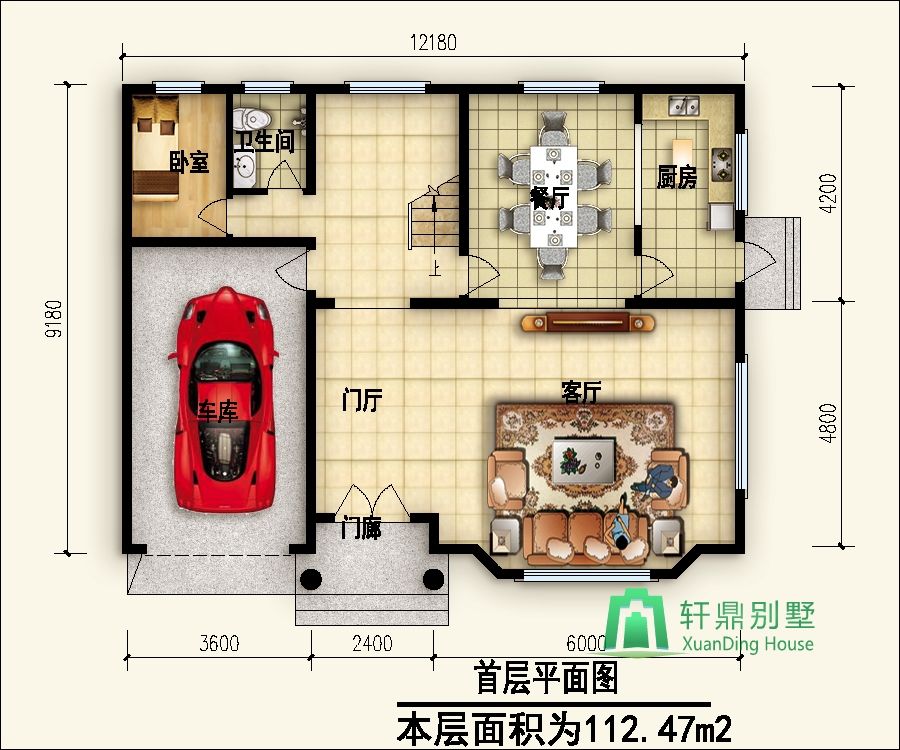

一層平面圖：

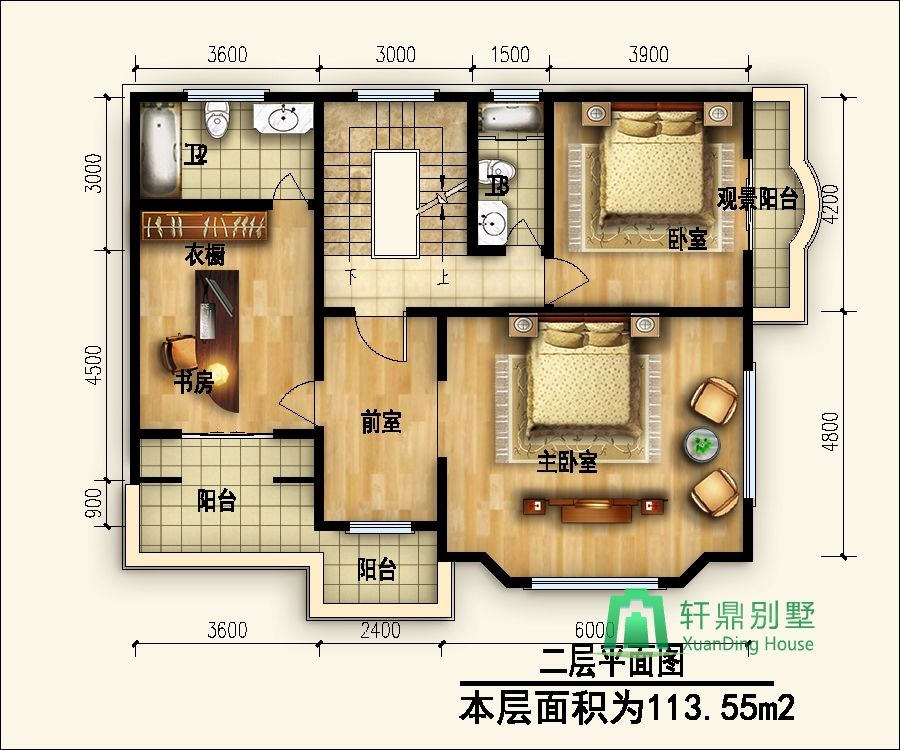

二層平面圖：

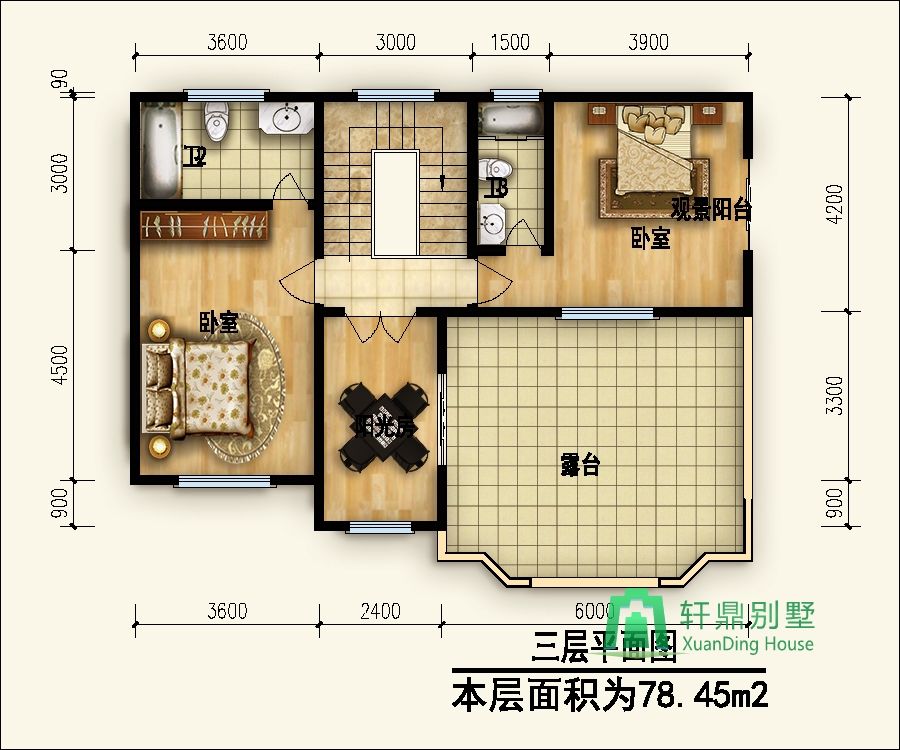

三層平面圖：

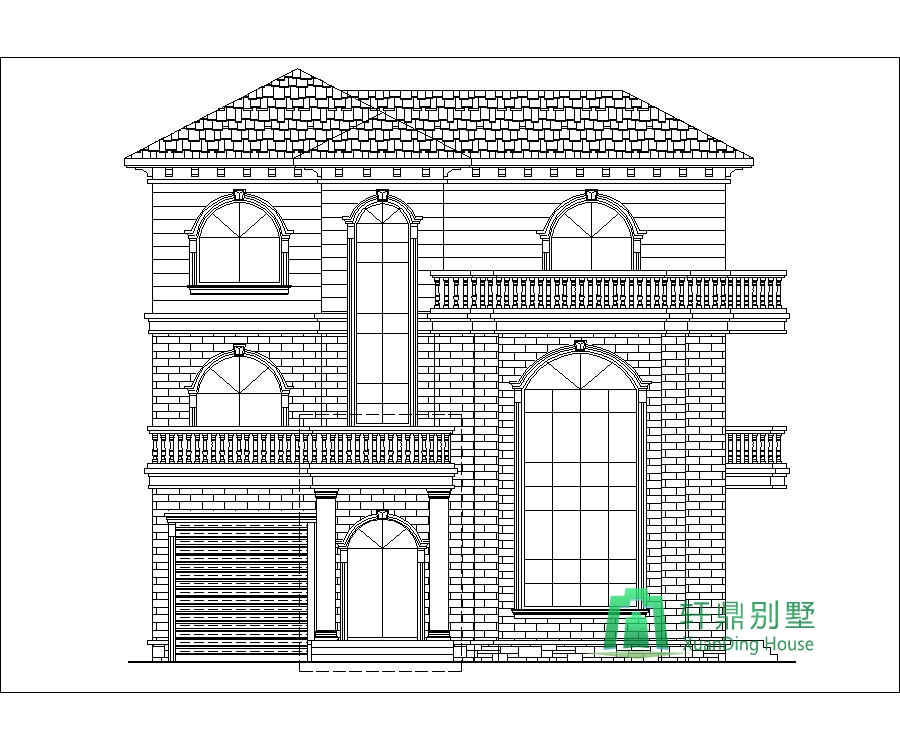

正立面圖：

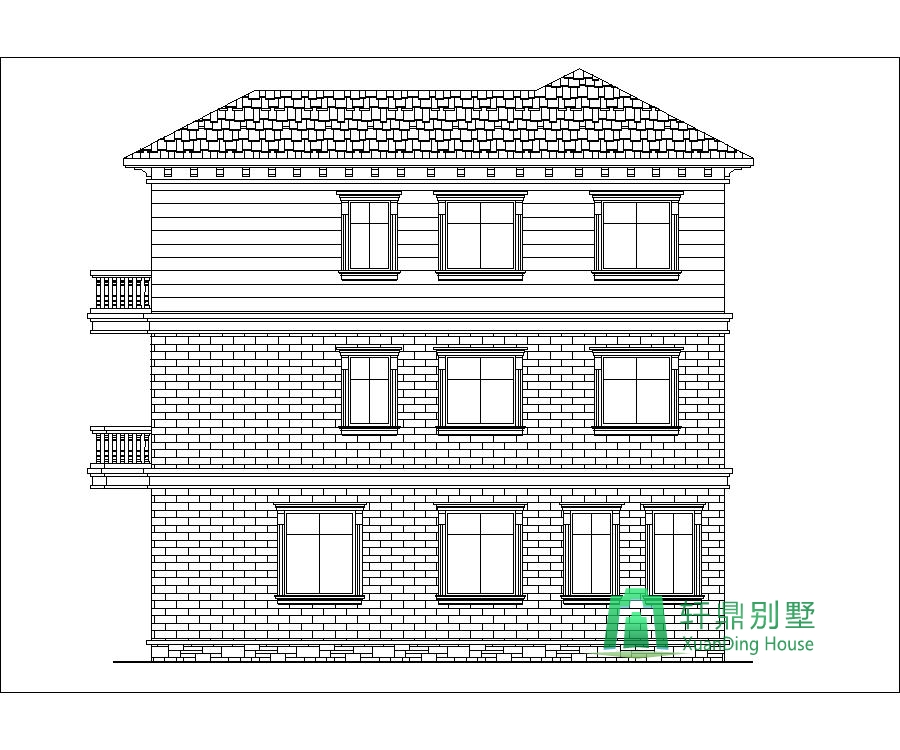

背立面圖：

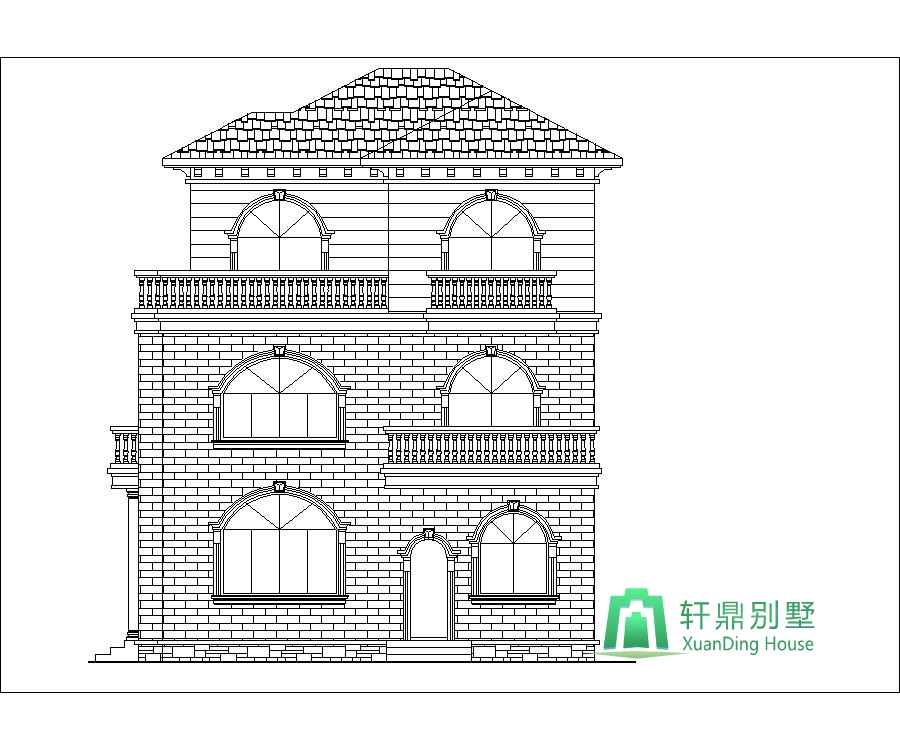

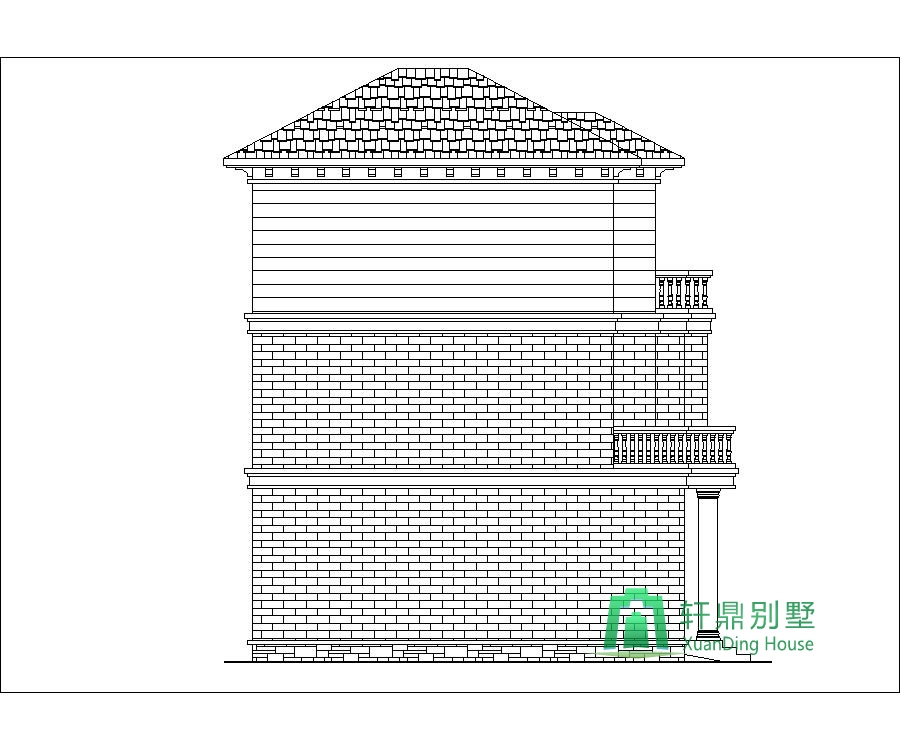

左立面圖：

右立面圖：
